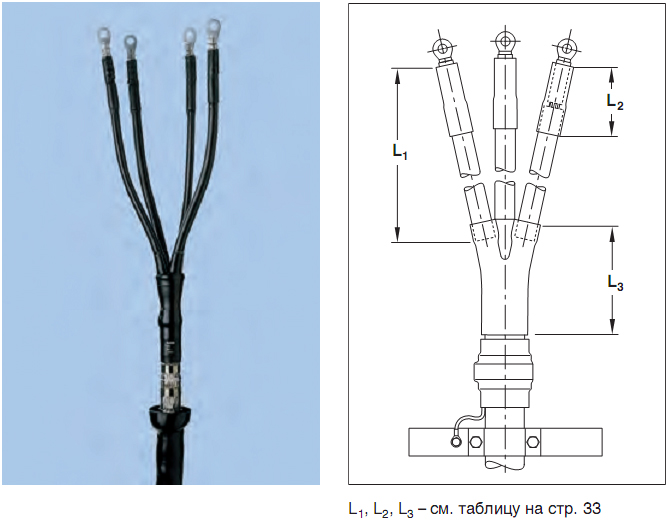

Концевые муфты Raychem для кабелей с бумажной и пластмассовой изоляцией на напряжение до 1 кВ
Кабель
Здесь представлены концевые муфты для 3-х, 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней или без брони и для 3-х и 4-х жильных кабелей с пропитанной бумажной изо- ляцией, включая кабели с 4-ой жилой меньшего сечения, например, для кабелей с пластмассовой изоляцией: ВВГ, АВВБ, ВВбШв, АПвВБбШв, NAYBY, N(A)YY, N2XY, AXMK, AMCMK, MCMK, и для кабелей с бумажной изоляцией: АСБ, ААБл, ААШв, СБ, АСБУ, ААБлУ, N(A)KBA, N(A)KLEY.
Конструкция для кабелей с пластмассовой изоляцией
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой манжеты с клеем. Для одножильных кабелей требуются только манжеты с клеем для герметизации наконечников. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней.
В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно. Все концевые муфты могут быть заказаны как в комплекте, так и отдельными компонентами. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.
Конструкция для кабелей с бумажной изоляцией
На разделанные жилы кабеля устанавливаются термоусаживаемые трубки. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Длина жил определяется по месту монтажа.
Термоусаживаемая перчатка и трубки защищают корешок кабеля от проникновения влаги и течи масла. В комплект входит непаянная система заземления, состоящая из роликовой пружины, провода заземления, медной сетки и изоляционной трубки. В комплект также входят дополнительные материалы для разделки кабеля.
Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.
Для 3-жильных кабелей
Концевые муфты дополнительно включают непаянную систему для присоединения нейтрали к алюминиевой оболочке. Система состоит из винтовых хомутов из нержавеющей стали, провода нейтрали/заземления и болтового наконечника.
Таблицы выбора для кабеля с пластмассовой изоляцией на напряжение до 1 кВ
Концевые муфты для 3-х и 4-х жильного кабеля с пластмассовой изоляцией | ||||||||
Комплекты | ||||||||
с болтовыми наконечниками | без наконечников | |||||||
Сечение жилы (мм²) | Обозначение для заказа для кабелей без брони | с лент. броней | Сечение жилы (мм²) | Обозначение для заказа для кабелей без брони | с лент. броней | Размеры L3 (мм) | L2 (мм) | |
| 25-70 50-150 120-240 | EPKT-0031-L12 EPKT-0047-L12 EPKT-0063-L12 | EPKT-0031-L12-CEE01 EPKT-0047-L12-CEE01 EPKT-0063-L12-CEE01 | 4-35 25-70 70-150 150-400 | EPKT-0015 EPKT-0031 EPKT-0047 EPKT-0063 | EPKT-0015-CEE01 EPKT-0031-CEE01 EPKT-0047-CEE01 EPKT-0063-CEE01 | 95 165 215 220 | 50 100 100 150 | |
Примечание: Для 3-х жильного кабеля с концентрической нейтралью проволоки экрана герметизируются мастичной лентой S1052 (на одну концевую муфту необходимо примерно 50 мм этой ленты) и затем изолируются трубкой MWTM.
Лента S1052 и трубка MWTM заказываются отдельно.
Концевые муфты для 5-и жильного кабеля с пластмассовой изоляцией с болтовыми наконечниками | |||||
Комплекты с болтовыми наконечниками | |||||
Сечение жилы (мм²) | Обозначение для заказа для кабелей без брони | Обозначение для заказа для кабелей с лент. броней | Размеры L3 (мм) | L2 (мм) | |
| 10-35 35-70 70-120 150-240 | POLT-01/5X 10- 35* POLT-01/5X 35- 70-L12 POLT-01/5X 70-120-L12 POLT-01/5X150-240-L12 | POLT-01/5X 10- 35-CEE01* POLT-01/5X 35- 70-L12-CEE01 POLT-01/5X 70-120-L12-CEE01 POLT-01/5X150-240-L12-CEE01 | 95 165 215 220 | 50 100 100 150 | |
* Муфты сечением 10 – 35 мм² заказываются без наконечников. Муфты сечением 10 – 35 мм² комплектуются 4-х палой перчаткой; все остальные комплектуются 5-и палой перчаткой. Для заказа муфт без наконечников убрать из обозначения -L12. | |||||
Концевые муфты для 4-х и 5-и жильного кабеля с пластмассовой изоляцией | ||||||||
Обозначение для заказа | Обозначение для заказа | |||||||
Сечение жилы (мм²) | Перчатка | Изоляционная трубка* | Сечение жилы (мм²) | Манжета с клеем | Размеры L3 (мм) | L2 (мм) | ||
4-х жильные кабели | ||||||||
1,5 – 10 4 – 35 25 – 95 50 – 150 120 – 400 | 502S013/S 502K033/S 502K046/S 502K016/S 502K026/S | EN-CGPT- 9/ 3-0 EN-CGPT-12/ 4-0 EN-CGPT-18/ 6-0 EN-CGPT-24/ 8-0 EN-CGPT-39/13-0 | 1,5 – 10 4 – 35 25 – 70 70 – 150 150 – 400 | MWTM-10/ 3- 50/S MWTM-16/ 5- 50/S MWTM-25/ 8-100/S MWTM-35/12-100/S MWTM-50/16-150/S | 60 95 165 215 220 | 50 50 100 100 150 | ||
5-и жильные кабели | ||||||||
35 – 95 50 – 150 120 – 240 | 603W035/S 603W040/S 603W040-R01/S | EN-CGPT-18/ 6-0 EN-CGPT-24/ 8-0 EN-CGPT-39/13-0 | 25 – 70 70 – 150 150 – 240 | MWTM-25/ 8-100/S MWTM-35/12-100/S MWTM-50/16-150/S | 180 180 180 | 100 100 150 | ||
* Жилы концевой муфты для наружной установки могут быть защищены от воздействия погодных условий и ультрафиолета солнца с помощью изолирующей трубки EN-CGPT. Длины фазных трубок определяются по месту монтажа.
Для одножильных кабелей требуется только манжета с клеем.
Таблицы выбора для кабеля с бумажной изоляцией на напряжение до 1 кВ
Комплекты концевых муфт для 3-х и 4-х жильных кабелей с бумажной изоляцией, включая болтовые наконечники | |||||
Сечение жилы (мм²) | Обозначение для заказа для заказа длина жил L1 (мм)* 750 х 4 = 3000 | 1000 х 4 = 4000 | Размеры L3 (мм) | L2 (мм) | |
3-х жильные кабели | |||||
25 – 70 70 – 120 120 – 240 | GUST-01/3x 25- 70/ 750-L12 GUST-01/3x 70-120/ 750-L12 GUST-01/3x120-240/ 750-L12 | GUST-01/3x 25- 70/1000-L12 GUST-01/3x 70-120/1000-L12 GUST-01/3x120-240/1000-L12 | 165 215 220 | 80 100 150 | |
4-х жильные кабели | |||||
25 – 70 70 – 150 120 – 240 | GUST-01/4x 25- 70/ 750-L12 GUST-01/4x 70-150/ 750-L12 GUST-01/4x120-240/ 750-L12 | GUST-01/4x 25- 70/1000-L12 GUST-01/4x 70-150/1000-L12 GUST-01/4x120-240/1000-L12 | 165 215 220 | 80 100 150 | |
Примечание: Все муфты для 3-х жильного кабеля включают материалы для заземления оболочки. Для заказа муфт без наконечников убрать из обозначения -L12.
* Длина жил L1 определяется по месту монтажа, но не менее 100 мм. Сумма длин L1 не превысит 4-х кратной длины L1 данной таблицы.
Примечание: Концевые муфты и компоненты для других типов кабелей могут быть заказаны по запросу. Все концевые муфты могут заказываться с модификацией -L12, или -L16 по запросу.
