Соединительные муфты для экранированных 3-х жильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
L, D – см. таблицу
Кабель
Муфты разработаны для экранированных трехжильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение 10, 20 и 35 кВ. Например: АПвП, АПвВ, АПвБбШпв, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XSY, N2XSEY, N(A)2XS2Y, 2XSEYBY, AHXCMK-WTC, RG70RNR.
Конструкция с болтовыми соединителями
Кабели с проволочным и ленточным экраном

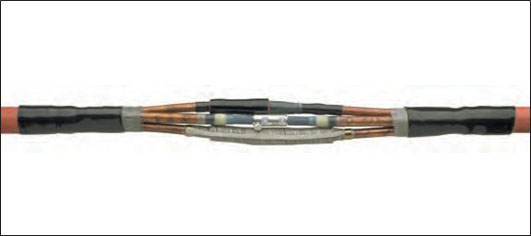

Срез экрана и место соединения жил подматываются желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. Жилы соединяются механическими соединителями, поставляемыми в комплекте. Область соединителей оборачивается мастичной пластиной для выравнивания напряженности поля. Затем надвигается термоусаживаемая трехслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создающая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Для кабелей с проволочным экраном в комплект входит болтовой соединитель. Для кабелей с ленточным экраном в комплект муфты включена непаянная система заземления. Для кабелей с броней металлический кожух или металлическая лента обеспечивают дополнительную механическую защиту. Наружная защита и герметизация обеспечивается толстостенной термоусаживаемой трубкой с термоплавким клеем на внутренней поверхности.
Дополнительный комплект для герметизации переходной муфты с трехжильного кабеля на одножильные кабели
Конструкция переходной муфты аналогична соединительной муфте для трехжильного кабеля. Одножильные кабели герметизирует термоусаживаемая перчатка. Арматура непаянного заземления позволяет соединить все типичные комбинации экранов.
Соединительные муфты с болтовыми соединителями
Кабели с проволочным или ленточным металлическим экраном
Номинальное напряжение Uo /U (кВ) | Сечение жилы (мм²) | Обозначение для заказа для кабелей | Размеры (мм) | |||
без брони | со стальной лент. броней | со стальной проволочн. броней | L | D | ||
6/10 | 25 – 70 70 – 150 120 – 240 240 – 400 | POLJ-12/3x 25- 70 POLJ-12/3x 70-150 POLJ-12/3x120-240 POLJ-12/3x240-400 POLJ-12/3x500 | POLJ-12/3x 25- 70-T POLJ-12/3x 70-150-T POLJ-12/3x120-240-T POLJ-12/3x240-400-T POLJ-12/3x500-T | POLJ-12/3x 25- 70-W POLJ-12/3x 70-150-W POLJ-12/3x120-240-W POLJ-12/3x240-400-W POLJ-12/3x500-W | 1100 1100 1100 1100 1100 | 80 90 100 110 120 |
12/20 | 25 – 70 70 – 150 120 – 240 240 – 400 500 | POLJ-24/3x 25- 70 POLJ-24/3x 70-150 POLJ-24/3x120-240 POLJ-24/3x240-400 POLJ-24/3x500 | POLJ-24/3x 25- 70-T POLJ-24/3x 70-150-T POLJ-24/3x120-240-T POLJ-24/3x240-400-T POLJ-24/3x500-T | 1250 1250 1250 1250 1250 | 90 100 110 120 130 | |
20/35 | 70 – 120 120 – 240 240 – 400 500 | POLJ-42/3x 70-120 POLJ-42/3x120-240 POLJ-42/3x240-400 POLJ-42/3x500 | POLJ-42/3x 70-120-T POLJ-42/3x120-240-T POLJ-42/3x240-400-T POLJ-42/3x500-T | POLJ-42/3x 70-120-W POLJ-42/3x120-240-W POLJ-42/3x240-400-W POLJ-42/3x500-W | 2200 2200 2200 2200 | 150 180 190 200 |
Примечание: Диапазоны сечений применимы для кабелей с круглыми многопроволочными жилами; по арматуре для кабелей с секторными или цельнотянутыми жилами обращайтесь в офис представительства Тайко Электроникс Райхем.
Номинальное напряжение Uo /U (кВ) | Сечение жилы (мм²) | Обозначение для заказа (мм²) |
6/10, 12/20 | 25 – 240 | SMOE-62800 |
Примечание: Для кабелей с алюминиевым ламинированным экраном (типа AHXAMK-W) необходимо заказывать комплект SMOE-62600.
Муфты на большие сечения и переходные муфты от трехжильного к одножильному кабелю могут быть заказаны по запросу.
