Защитный кожух для кабелей с пластмассовой изоляцией LPH
Применение
Концевые муфты для применения вне помещения для 3-, 4- и 5-жильных подземных кабелей с пластмассовой изоляцией сечением 2,5-95 мм² на напряжение 1 кВ.
Стандарты
Удовлетворяет следующим требованиям:
− SEN 24 14 34
Конструкция

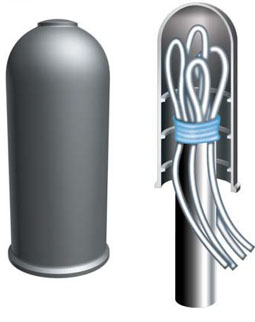

Концевая кабельная муфта состоит из кожуха, изготовленного из атмосферостойкой и маслостойкой резины. Перед установкой кожуха жилы кабеля изгибаются вниз и фиксируются с помощью ленты. Защитить кабель от УФ излучения можно с помощью изолирующих рукавов IS.
Обозначение | Поперечное сечение проводника | Внутренний диаметр | Внутренняя длина | Вес | ||
3 жилы | 4 жилы | 5 жил | ||||
мм2 | мм | кг/компл. | ||||
| LPH 2532 | 16 | 10 | - | 30 | 83 | 0,1 |
| LPH 4052 | 50 | 35 | 10 | 49 | 137 | 0,1 |
| LPH 6070 | 95 | 70 | 16 | 67 | 176 | 0,3 |
| LPH 70 | - | 95 | - | 68 | 175 | 0,3 |
Заказывается отдельно
IS
Изолирующий рукав для пластмассовых кабелей и самонесущих проводов.
Удовлетворяет требованиям SEN 24 21 11. Устойчивый к УФ-излучению, морозостойкий.
Обозначение | Поперечное сечение проводника | Толщина | Длина | Вес | |
мм2 | мм | м/рулон | кг/рулон | ||
| IS 16 | 2,5-16 | 0,7 | 25 | 0,7 | |
| IS 50 | 25-50 | 1,0 | 25 | 1,5 | |
| IS 95 | 70-95 | 1,2 | 25 | 2,3 | |
